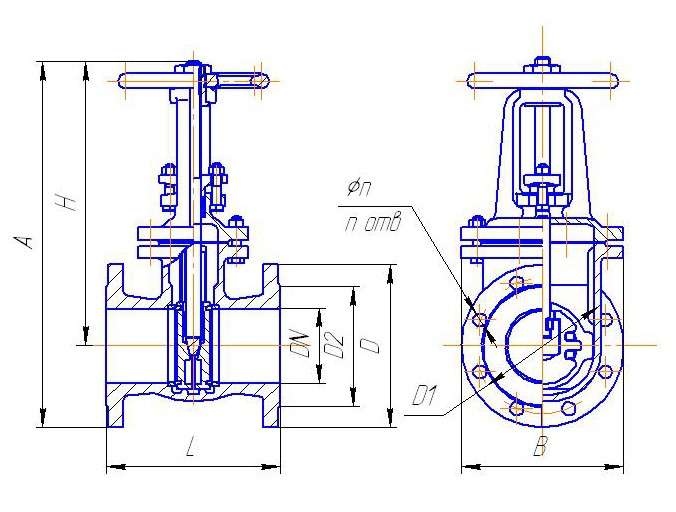

Габаритные и присоединительные размеры задвижка чугунная 30ч6бр
|
DN |
Размеры, мм |
Масса, кг не более |
||||||||
|
D |
D1 |
D2 |
L |
H |
d |
n |
A |
B |
||
|
50 |
125х125 |
125 |
102 |
180 |
245 |
18 |
4 |
310 |
125 |
11,5 |
|
80 |
150х150 |
160 |
133 |
210 |
310 |
18 |
4 |
385 |
172 |
19 |
|
100 |
215 |
180 |
158 |
230 |
380 |
18 |
8 |
485 |
214 |
30,5 |
|
125 |
245 |
210 |
184 |
255 |
430 |
18 |
8 |
550 |
248 |
42 |
|
150 |
280 |
240 |
212 |
280 |
500 |
22 |
8 |
640 |
284 |
58 |
|
200 |
335 |
295 |
268 |
330 |
650 |
22 |
8/12* |
820 |
360 |
99 |
|
250 |
405 |
355 |
320 |
450 |
740 |
26 |
12 |
945 |
420 |
185 |
|
300 |
460 |
410 |
370 |
500 |
925 |
26 |
12 |
1155 |
516 |
270 |
|
|
|
|
|
|
|
|
|
|
|
|
|
* -п=12 для Рр 1,6МПа (оговаривается при заказе) |
||||||||||

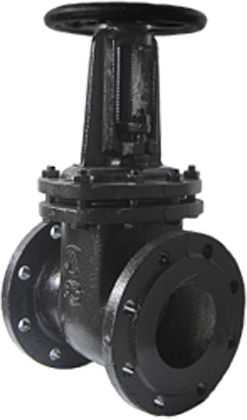

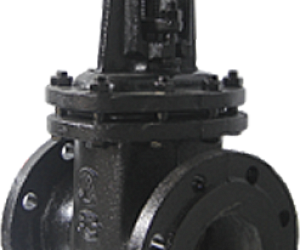

Тип задвижки 30ч6бр - параллельная с выдвижным шпинделем.
Задвижка 30ч6бр предназначена для установки в качестве запорного устройства на трубопроводах.
Присоединение задвижки 30ч6бр к трубопроводу – фланцевое. Присоединительные фланцы по ГОСТ 12817 с уплотнительными поверхностями исполнения I, ряд 2 по ГОСТ 12815.
Установочное положение 30ч6бр любое, кроме положения – маховиком вниз.
Вид управления задвижки чугунной 30ч6бр – ручной привод.
Рабочая среда – вода, пар.
Температура рабочей среды не более +2250С.
Рабочая среда подается с любой стороны задвижки.
Герметичность затвора соответствует классу «D» по ГОСТ 9544.
Материал: - корпусных деталей – серый чугун СЧ 20 ГОСТ 1412;
- уплотнительных поверхностей – латунь ЛС-59 ГОСТ 15527.
Уплотнение по шпинделю – сальниковое (кольца ТРГ).
Уплотнение между корпусом и крышкой – паронит.
Климатическое исполнение – У2, УХЛ4 по ГОСТ 15150.
Задвижки 30ч6бр соответствуют требованиям ГОСТ 5762и ТУ 3721-001-00324292-2011.
Полный средний срок службы не менее 10 лет.
Задвижки 30ч6бр изготавливаются на давление до 16 атмосфер (1,6 МПа)
