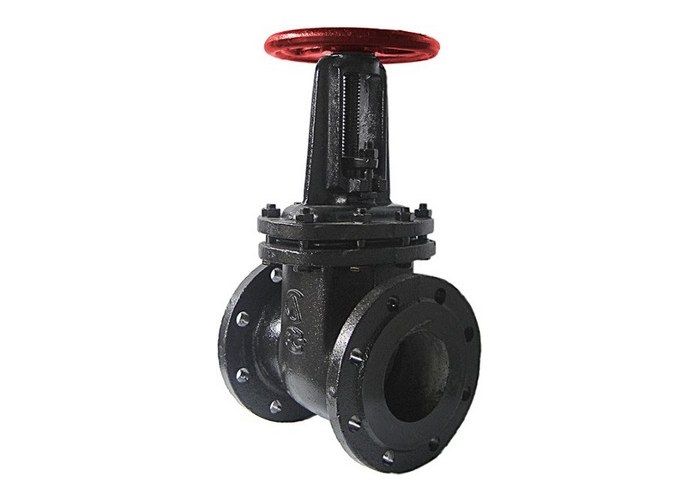

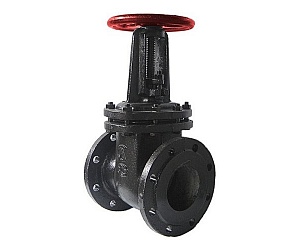

Задвижка чугунная 30ч6бр DN 200 PN=1,6 Мпа

Цена: договорная
Оформить заказ

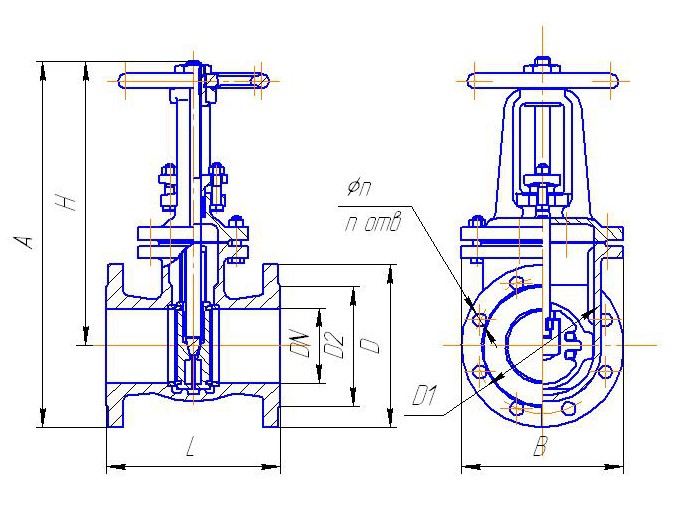

Габаритные и присоединительные размеры задвижка чугунная 30ч6бр

DN

Размеры, мм

Масса, кг не более

D

D1

D2

L

H

d

n

A

B

50

125х125

125

102

180

245

18

4

310

125

11,5

80

150х150

160

133

210

310

18

4

385

172

19

100

215

180

158

230

380

18

8

485

214

30,5

125

245

210

184

255

430

18

8

550

248

42

150

280

240

212

280

500

22

8

640

284

58

200

335

295

268

330

650

22

8/12*

820

360

99

250

405

355

320

450

740

26

12

945

420

185

300

460

410

370

500

925

26

12

1155

516

270























* -п=12 для Рр 1,6МПа (оговаривается при заказе)

 Тип задвижки 30ч6бр -  параллельная с выдвижным шпинделем.

Задвижка 30ч6бр предназначена для установки в качестве запорного устройства на трубопроводах.

Присоединение задвижки 30ч6бр к трубопроводу – фланцевое. Присоединительные фланцы по ГОСТ 12817 с уплотнительными поверхностями исполнения I, ряд 2 по ГОСТ 12815.

Установочное положение 30ч6бр любое, кроме положения – маховиком вниз.

Вид управления задвижки чугунной 30ч6бр – ручной привод.

Рабочая среда – вода, пар.

Температура рабочей среды не более +2250С.

Рабочая среда подается с любой стороны задвижки.

Герметичность затвора соответствует классу «D» по ГОСТ 9544.

Материал:        - корпусных деталей – серый чугун СЧ 20 ГОСТ 1412;

                       - уплотнительных поверхностей – латунь ЛС-59 ГОСТ 15527.

Уплотнение по шпинделю – сальниковое (кольца ТРГ).

Уплотнение между корпусом и крышкой – паронит.

Климатическое исполнение – У2, УХЛ4 по ГОСТ 15150.

Задвижки 30ч6бр соответствуют требованиям ГОСТ 5762и ТУ 3721-001-00324292-2011.

Полный средний срок службы не менее 10 лет.

Задвижки 30ч6бр изготавливаются на давление до 16 атмосфер (1,6 МПа)
