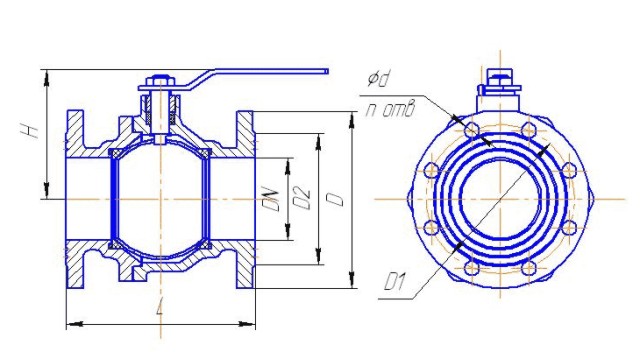

| DN | Размеры, мм | Масса, кг не более | |||||||
| D | D1 | D2 | L | L1 | H | d | n | ||
| 50 | 125х125 | 125 | 102 | 180 | 190 | 120 | 18 | 4 | 11 |
| 80 | 150х150 | 160 | 133 | 203 | 270 | 145 | 18 | 4 | 25 |
| 100 | 215 | 180 | 158 | 229 | 270 | 160 | 18 | 8 |
34 |
Тип крана - шаровый проходной сальниковый.
Краны шаровые стальные предназначены для установки в качестве запорного устройства на трубопроводах объектов газового хозяйства, водо- и теплоснабжения и др. с температурой рабочей среды не более +2000С.
Присоединение к трубопроводу – фланцевое. Присоединительные фланцы по ГОСТ 12817 с уплотнительными поверхностями исполнения I, ряд 2 по ГОСТ 12815.
Установочное положение любое.
Вид управления – ручной привод.
Рабочая среда – газ, воздух, вода, пар, нефтепродукты и другие слабоагрессивные среды.
Рабочая среда подается в любом направлении.
Герметичность затвора соответствует классу «А» по ГОСТ 9544.
Материал: - шар сталь 12Х18Н10Т ГОСТ 5632;
- корпусных деталей – сталь 25Л ГОСТ 977;
- уплотнительных поверхностей – фторопласт-4 ГОСТ 10007.
Уплотнение по шпинделю – сальниковое (кольца ТРГ).
Уплотнение между корпусом и крышкой – паронит.
Климатическое исполнение – У2, УХЛ4 по ГОСТ 15150.
Краны соответствуют требованиям ГОСТ 21345 и ТУ 3722-003-00324292-2003.
Полный средний срок службы не менее 10 лет.
